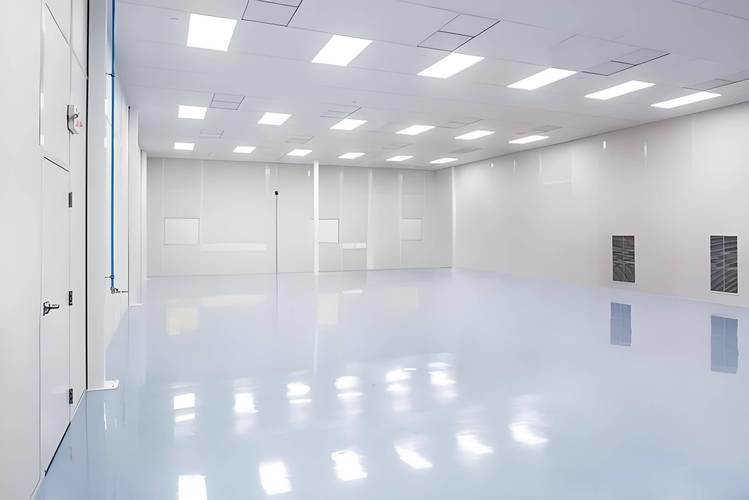

Salas limpas modulares alcançam 98% de reutilização de material para projetos de realocação

I. Processo de concepção básica

1. - Não.Planejamento de requisitos e disposição espacial- Não.

   • Definir a classe de limpeza (classe ISO 3 a 8) e a precisão de temperatura/umidade (± 0,1°C/± 1% RH)
   • Áreas funcionais da zona: purificação do pessoal (duchas de ar), transferência de material (janela de passagem), zonas de produção centrais; otimização dos fluxos de pessoal/material para evitar a contaminação cruzada
   • Interfaces de equipamento de reserva: localização do equipamento pré-planeado, condutas elétricas e fiação do sistema de controlo

2. - Não.Projeto do sistema estrutural- Não.

   • - Não.Selecção do quadro: Perfis de alumínio (leve) ou de aço inoxidável SUS304 (resistente à corrosão) com revestimento anti-polvo eletrostático
   • - Não.Sistema de armazenamento- Não.
     • Paredes: painéis de aço revestidos em pó/aço inoxidável com juntas seladas (as zonas da classe 100 requerem cantos curvos de R50 mm para evitar a acumulação de poeira)
     • Janela de visualização: vidro temperado de vidro duplo para visibilidade e hermeticidade
   • - Não.Tratamento do chão: Pavimentos de resina epoxi/PVC (resistentes a produtos químicos, antideslizantes); sistemas de ar de retorno para pisos elevados para zonas de alta limpeza

3. - Não.Configuração aerodinâmica- Não.

   - Não.Elementos- Não.	- Não.Requisitos técnicos- Não.
   - Não.Layout da FFU- Não.	Cobertura máxima de 100% para zonas da classe 100; zonas da classe 10.000 requerem ≥ 25 mudanças de ar/hora
   - Não.Sistema de filtragem- Não.	Combinação HEPA+ULPA (eficiência ≥ 99,99%@0,3μm); esterilização UV para zonas de grau A/B
   - Não.Controle da pressão- Não.	Manter gradientes de 10 ∼ 15 Pa (pressão positiva máxima nas zonas centrais) com amortecedores inteligentes

4. - Não.Sistema de controlo inteligente- Não.

   • Ecrã táctil de 10 polegadas para controlo em tempo real da contagem de partículas/temperatura/umidade/pressão com alarmes de limiar
   • Plataforma de IoT para ajuste remoto da velocidade HVAC/iluminação/FFU, reduzindo o consumo de energia em 20% a 30% em relação aos sistemas tradicionais

II. Principais especificações de construção

1. - Não.Fase de pré-fabricação na fábrica- Não.

   • Produção sem poeira de componentes modulares (panéis de parede/FFU/tubos) com interfaces eléctricas pré-instaladas
   • QC rigoroso: ensaios de hermeticidade (taxa de vazamento ≤ 0,01%), verificação da resistência à corrosão dos materiais

2. - Não.Elementos essenciais para instalação no local- Não.

   • Preparação dos alicerces: tolerância de planície do piso ≤ 2 mm/2 m com barreira de umidade
   • Montagem de blocos de construção:

     Construção não perturbadora: não é permitido cortar no local; montagem do módulo básico de 500 m2 em 48 horas


3. - Não.Normas de validação- Não.

   • Ensaios dinâmicos: monitorização contínua de partículas viáveis durante 72 horas (≤ 1 cfu/m3 para zonas da classe ISO 5)
   • Visualização do fluxo de ar: ensaios de fumo para confirmar zonas mortas ≤ 0,1%
